Ⅰ. Introduction
Asthemost preciseinstrument tomeasurewater level,steel rule water gauge is usually usedinmeasuringthe water level of well, bore and water level pipe,andit’sespecially adaptable to water table observation in water power engineering or patrol inspection of earth-rock dam phreatic line.This instrumentcan be used not only during construction period but also for long-term safety monitoring of engineering. What's more, it conforms to“Earthand RockfillDamSafetyMonitoringTechnicalCriterion (SL60-94)”.
Ⅱ. Main technical indices
|
Specifications |
30 |
50 |
100 |
150 |
|
Measured Depth（m） |
0~30 |
0~50 |
0~100 |
0~150 |
|
Least Count (mm) |
1.0 |
|||
|
Repeatability Error (mm) |
±2.0 |
|||
|
Weight（Kg） |
3.5 |
4.5 |
6.5 |
8 |
|
Working Voltage(V) |
DC=9 |
|||
一、概述
SWJ-80型鋼尺水位計是提供一種測量水位最精確的方法，通常用于測量井，鉆孔及水位管中的水位，特別適合于水電工程中地下水位的觀測或土石壩體的壩體浸潤線的人工巡檢。本儀器即可在施工期間使用，也可作為工程的長期安全監測用。符合土石壩安全監測技術規范（SL60-94）
二、主要技術指標
|
規格 |
30 |
50 |
100 |
150 |
|
測量深度（m） |
0~30 |
0~50 |
0~100 |
0~150 |
|
最小讀數（mm） |
1.0 |
|||
|
重復性讀數（mm） |
±2.0 |
|||
|
重量（kg） |
3.5 |
4.5 |
6.5 |
8 |
|
工作電壓（V） |
DC=9 |
|||
三、原理結構
水位變化量的測讀有兩大部分組成：
1、地下材料埋入部分，由水位管和底蓋組成（另購）

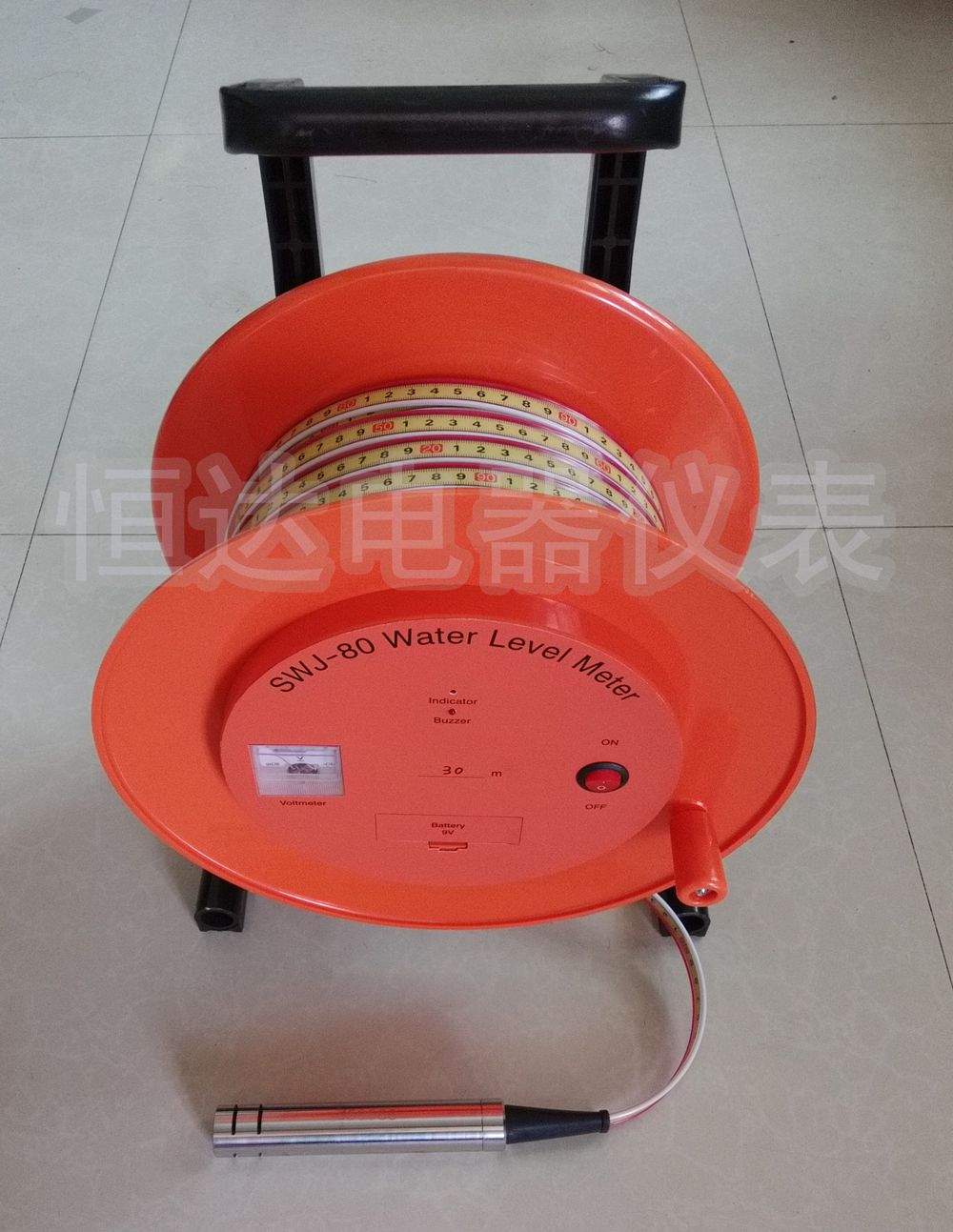

2、地面接收儀器——鋼尺水位計，由測頭，鋼尺電纜，接收系統和繞線盤等組成。
測頭部分：不銹鋼制成，內部安裝了水阻接觸點，當觸點接觸到水面時，便會接通接收系統，當觸點離開水面時，就會關閉接收系統。
鋼尺電纜部分：由鋼尺和導線采用塑膠工藝合而為一，即防止了鋼尺銹蝕，又簡化了操作過程，測讀更加方便，準確。
接收系統部分：由音響器、指示燈和峰值指示器組成。音響器發出連續不斷的蜂鳴聲響，指示燈點亮。
四、使用方法
測量時，讓繞線盤自由轉動后，按下電源按鈕，把測頭放入水位管內，手拿鋼尺電纜，讓測頭緩慢的向下移動，當測頭的接觸點接觸到水面時接收系統的音響器會發出連續不斷的蜂鳴聲。此時讀出鋼尺電纜在管口處的深度尺寸，即為地下水位離管口的距離。（若在噪聲比較大的環境中測量時，蜂鳴器聽不見，可觀測指示燈 。
