一：埋設與安裝

多點位移計使用場合很廣，埋設安裝的部位和環境也各有不同，埋設方法有水平埋設、傾斜埋設、垂直埋設，有安裝在壩體的廊道內、壩體的壩肩上、隧道內、山體的邊坡上、土壩上、路堤上等等。這些儀器的工作狀況各不相同，所以埋設安裝方法有所不同，下面主要對埋設在大壩上，測量壩體與基礎裂隙變形的埋設安裝方法作一些簡述，其它埋設安裝方法可參照進行。

1、鉆孔

根據設計要求確定埋設高程、方位、角度，在設計定位的地方打孔，準備埋設測量桿。多點位移計的埋設孔有兩個尺寸，測桿埋設最小孔徑約為65mm，深度按設計要求；保護筒埋設最小孔徑約為135cm，深度約為470mm。按設計要求造好孔后，進行清孔并做好埋設前的準備。

2、裝配

選一塊平地，長度應大于多點位移計埋入測桿的長度。

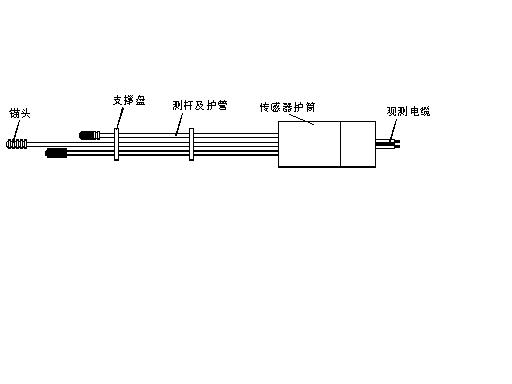

先將位移計按編號放入保護筒底筒，就位后壓上分配盤，拉出位移計滑動軸裝上連接塊。將連接上短節絲桿的測桿從保護筒底的中心小孔進入，再分配盤的中孔穿出，短節絲桿穿過連接塊，連接塊上下均用螺母鎖緊在短節絲桿上。推拉位移計滑動軸，此時應推拉靈活，不應有卡鈍的現象。

在擰連接塊與位移計滑動軸上的螺帽時，一定要用粗鋼絲穿在位移計滑動軸上的孔中，以防止用力過大將位移計的滑動軸擰壞，標定和安裝時都應注意。將電纜按設計走向埋設固定好，集中引出。電纜也可在保護筒內將幾支儀器的電纜匯接為一根多芯電纜輸出，匯接處要做好防水處理。

將測桿順著保護筒底筒沿長，測桿與測桿連接的螺紋處應涂上膠水。測桿外套上塑料護管，在保護筒起始處，用兩個塑料分配盤隔1.5米將測桿分配開(塑料護管與護管連接處應涂上專用PVC膠)。之后的測桿每隔1.5米用塑料扎帶將已套上塑料護管的測桿扎牢在一起(測桿不能繞結)，使測桿入孔時不會散開。

測桿一直接長至設計孔底高程的長度，在測桿與錨頭擰上前，先在塑料護管的最后接上一節內有O形圈的小短塑料護管(以起到阻擋泥沙的作用)，之后將測桿與錨頭帶膠擰牢。測桿與塑料護管長度可用配給的一米短管來進行長度調節，塑料護管與錨頭之間應留出位移量

最后再檢查一下各部位安裝是否牢固，拉動測桿位移計滑動軸應隨之運動，最后將保護筒筒蓋蓋上。

3、安裝

將組裝好的多點位移計整體順孔放入，直至傳感器保護筒的筒底落入大孔的孔底，保護筒一定要放置牢固。確認測桿放置到位后，可進行回填沙漿固結。回填沙漿時先將灌漿管插入孔底，從灌漿管內注入沙漿，沙漿要由下向上泛漿，使孔內不會產生空隙，逐級灌漿逐級拔出灌漿管。在插入灌漿管時應同時插入排氣管，排氣管與灌漿管相差一個灌漿高程，在灌漿的同時排出孔內的氣體，使沙漿順利上泛。逐級拔出灌漿管的同時，也應逐級拔出排氣管，直至灌漿到保護筒的底部。沙漿泛到保護筒的底部后，即可將灌漿管和排氣管拔出。

4、注意事項

多點位移計安裝定位后應及時測量?jī)x器初值，根據儀器編號和設計編號作好記錄并存檔，嚴格保護好儀器的引出電纜。
